Пользователь может редактировать состав пространственной информации, относящейся к выбранному реестру, если у него есть права на выполнение такой операции и администратор Системы настроил выбранный реестр на возможность изменения пространственной информации.

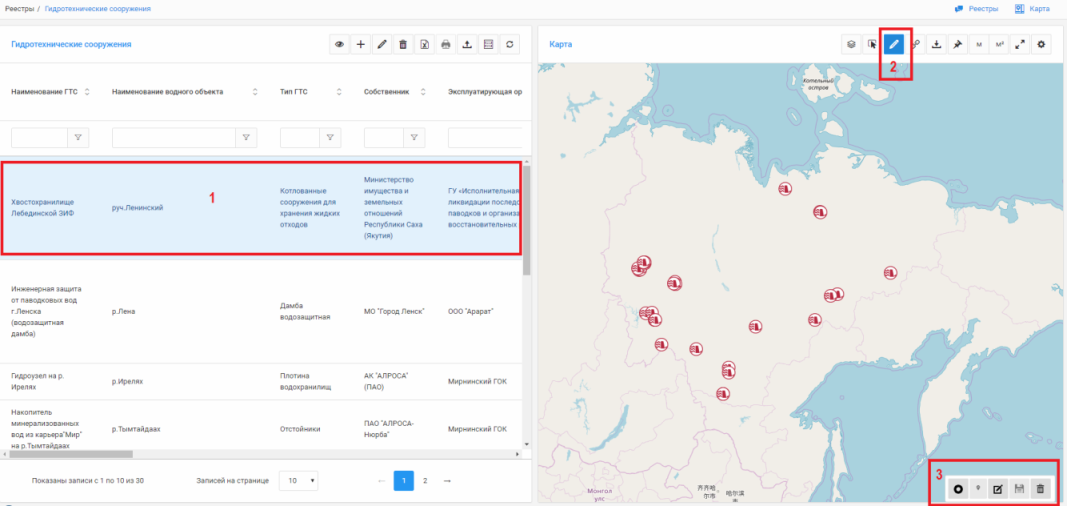

Чтобы начать редактирование пространственных данных:

1.Выберите запись в реестре (см. рисунок ниже, п.1). Система автоматически позиционирует окно карты если объекту сопоставлена пространственная информация;

2.Выберите инструмент "Панель редактирования объектов карты" (см. рисунок, п.2);

3.Система отобразит панель «Редактирование пространственной информации» (см. рисунок, п.3).

Значок вызывает функцию импорта геометрии на карту из внешнего файла.

Если настройка слоя карты не ограничивает тип создаваемых объектов, будут доступны кнопки: "Точка", "Линия", "Полигон", "Мультиточка", "Мультиполигон". Иначе, какие из кнопок будут недоступны.

Для того чтобы создать пространственный объект выберите соответствующий тип геометрии – кнопку.

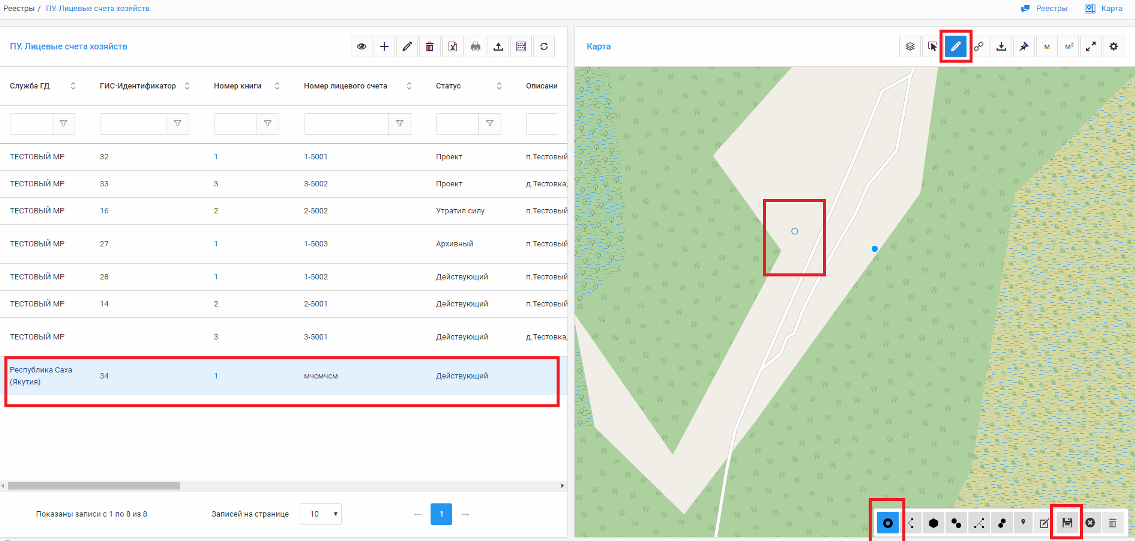

Рассмотрим на примере точки :

1.выберите запись в реестре. Будет доступна для нажатия кнопка «Панель редактирования объектов Карты»;

2.нажмите указанную кнопку. Будет отображена панель "Редактирование объектов карты";

3.расположите область "Карта" так чтобы стала доступна местность где вы хотите разместить объект;

4.нажмите кнопку "Точка" ;

5.кликните курсором в месте карты где требуется разместить объект;

6.нажмите кнопку "Сохранить" на панели редактирования карты:

7.Система создаст новый пространственный объект объект и автоматически «привяжет» его к выбранной записи реестра.

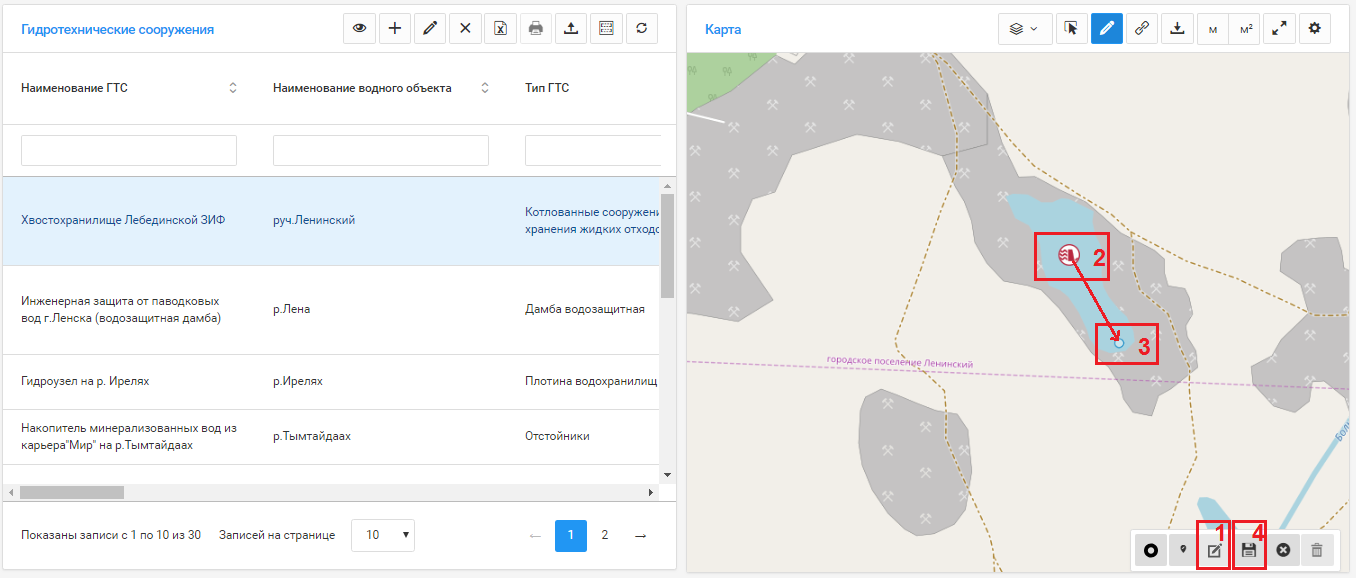

Для того, чтобы отредактировать (переместить, изменить размер) объект:

1.При активном режиме «Редактирование объектов карты» в панели редактирования выберите инструмент "Редактировать" ;

2.Выберите кликом объект на карте;

3.Переместите его, измените размер или расположение вершин (доступно для линии и полигона);

4.Нажмите кнопку "Сохранить"  для сохранения внесенных изменений.

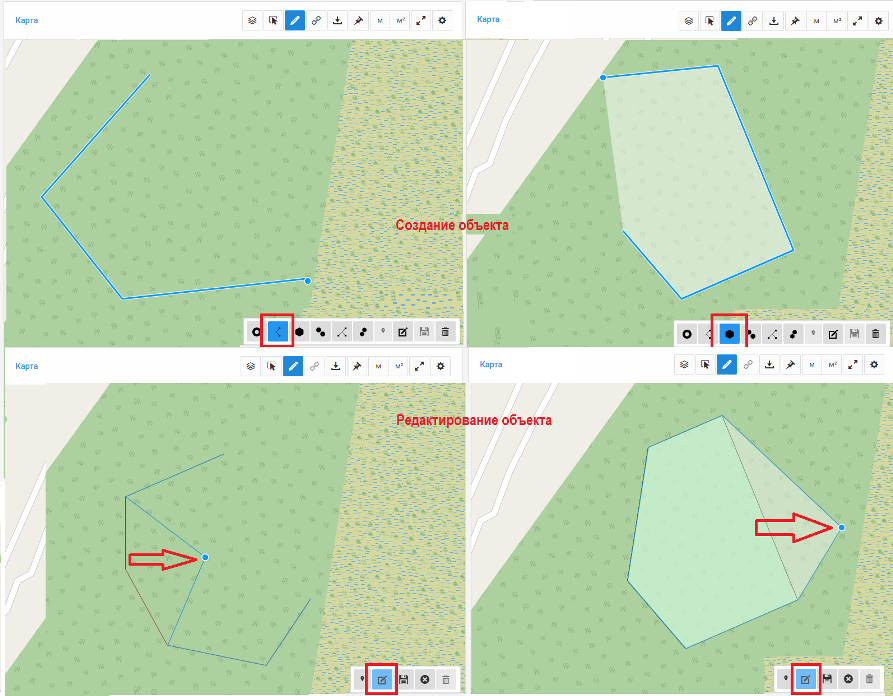

Создание/редактирование геометрий типов "Линия" и "Полигон" заключается в последовательном указании/создании вершин (узлов). Для окончания создания/редактирования щелкните кнопкой мыши 2 раза. Все остальные действия аналогичны типу геометрия "Точка".
