Ввод графиков отбора проб для выбранной точки (или группы точек) для какого-либо проекта может быть осуществлен только на основании заранеее подготовленного шаблона нормативного графика.

Шаблон нормативного графика может состоять из нескольких отдельных графиков, представляющих из себя комплект:

•показатели, по которым производятся измерения;

•периоды, в которые производится отбор проб.

Таким образом, шаблон нормативного графика отбора проб "Вода природная 3(17) / 6(2)" для рек 2 порядка (на 17 показателей иследования проводятся с периодичностью 3 раза в год, анализ на содержание хлоридов и  углеводородов - ежемесячно) состоит из двух графиков:

•график 3 (17)  - это  график, содержащий 3 периода (начало половодья, летне-осенняя межень, перед ледоставом) и 17 показателей;

•график  6 (2) - это  график, содержащий 6 периодов (с апреля по октябрь) и 2 показателя (хлориды, углеводорорды).

Настройка шаблонов нормативных графиков выполняется в Личном кабинете Природнадзора.

Выберите в меню "Разделы" раздел "Личный кабинет Природнадзора" и подраздел "Настройка шаблонов нормативных графиков".

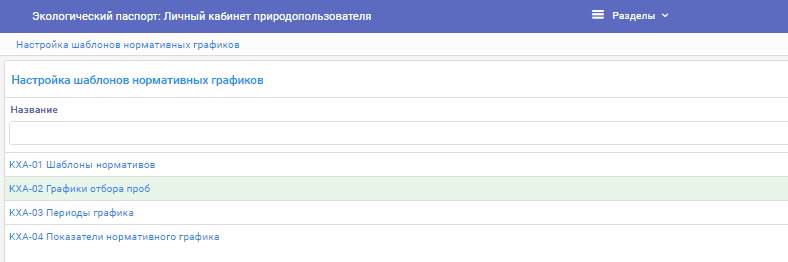

В окне откроется список реестров, позволяющих управлять настройкой шаблонов графиков.



Чтобы зарегистрировать новый шаблон, зайдите в реестр "КХА-01 Шаблоны нормативов", кликнув на название реестра.

В открывшемся списке отобразятся созданные шаблоны, которые можно отсортировать и отфильтровать, например, по объекту КХА. Для удобства просмотра шаблонов Карту можно отключить, нажав кнопку на панели в правом верхнем углу.

Для того чтобы создать новый шаблон графика на панели инструментов нажмите кнопку "Создать" .

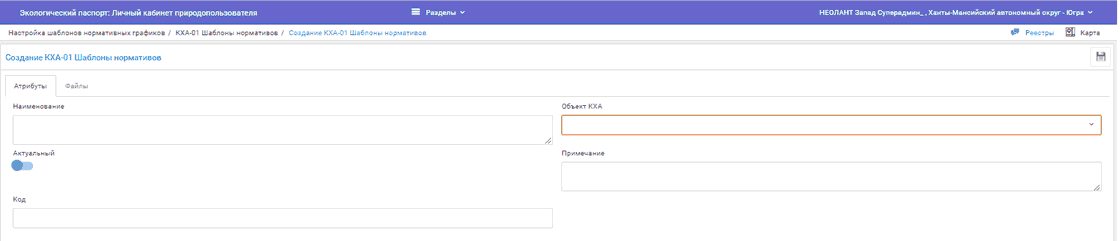

В открывшемся окне укажите Наименование графика, выберите объект КХА, переключите флаг "Актуальный".

Сохраните изменения, нажав кнопку "Сохранить" .

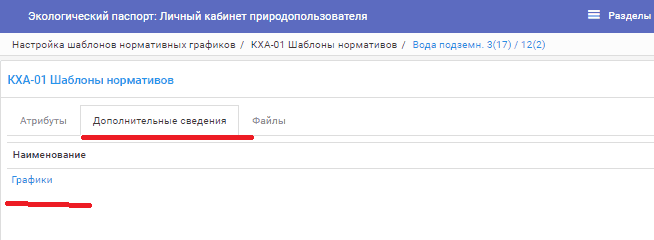

После сохранения карточки шаблона появится закладка "Дополнительные сведения" со ссылкой на графики, входящие в состав шаблона - эти графики предстоит создать.

Обратите внимание! Шаблон нормативного графика представляет собой набор графиков, где каждый график - это набор показателей, измеряемых с одинаковой периодичностью и в одни и те же сроки. Если необходимо создать шаблон нормативного графика, в который входит 17 показателей, измеряемые, например, 3 раза в год, и 2 показателя, измеряемые 12 раз в год, то надо зарегистрировать шаблон, в котором будет 2 графика. В одном графике будет набор из 17 показателей и 3 периода, в другом - 2 показателя и 12 периодов.

Кликните на ссылку "Графики" - откроется окно со списком графиков, включенных в шаблон. Если ранее графики в шаблон не были добавлены, список будет пуст.

Для добавления графика в шаблон нажмите "Создать" .

Обратите внимание! По мере создания объектов и перехода по ссылкам в строку навигации добавляется информация о перемещении. Чтобы вернуться на шаг или несколько шагов назад, надо кликнуть в строке навигации на соответствующую позицию.

Обратите внимание!При таких перемещениях по строке навигации изменения в формах автоматически не сохраняются, необходимо нажать кнопку "Сохранить".

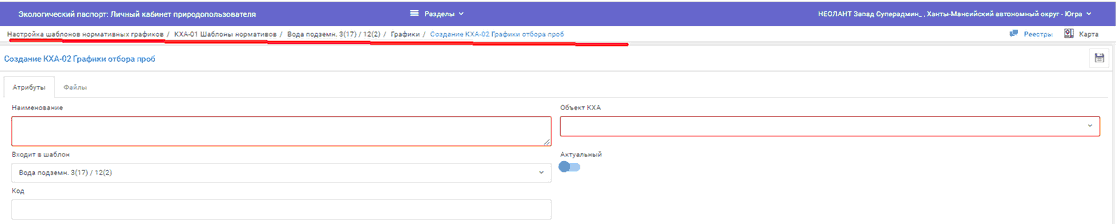

Заполните атрибуты графика - объект КХА, наименование - и сохраните изменения.

На появившейся после первого сохранения карточки закладке "Дополнительные сведения" для внесения периодов и показателей перейдите по соответствующим ссылкам.

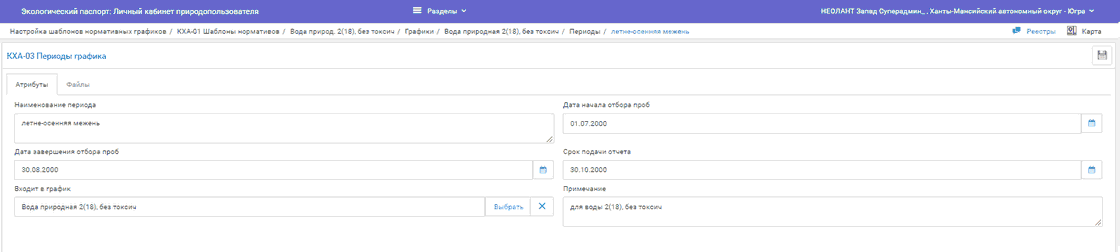

При добавлении периодов необходимо указывать наименование периода, даты начала и окончания периода отбора проб. При указании дат годы значения не играют, указывайте даты, исходя из дня и месяца, год может быть указан любой, так как этот график будет применяться в календаре отбора проб природопользователя каждый год, если будет иметь признак "Действующий".

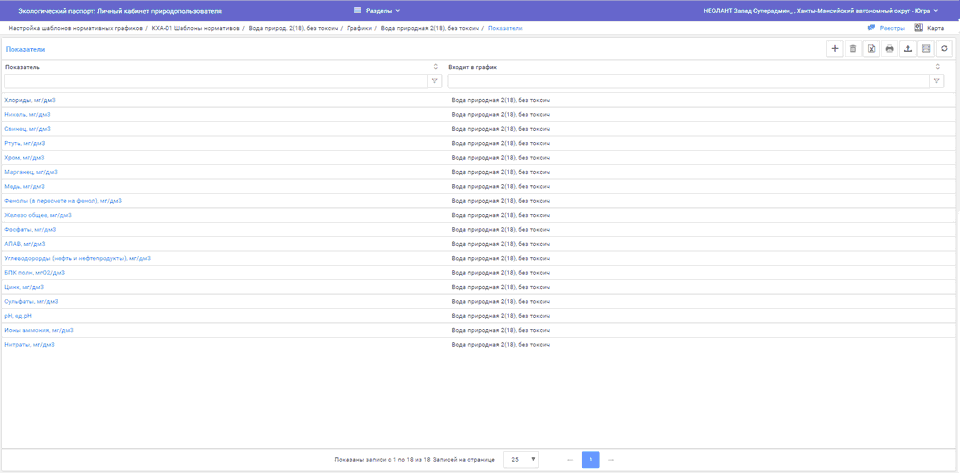

После внесения периодов вернитесь назад в карточку графика, используя строку навигации, и, выбрав "Показатели", сформируйте список показателей шаблона.

Для добавления показателя в список нажмите "Создать" .

В открывшейся карточке укажите показатель, выбрав его из справочника. Сохраните изменения. Вернитесь назад, используя строку навигации.

Если в справочнике показателей нет нужного показатели либо нет показателя с нужной едиинцей измерения, необходимо обратиться к администратору базы данных для добавления записи в таблицу xmao_catalog_kha_indicators в схеме register.
